Hogyan lehet kimutatni egy kriogén gömbszelep belső szivárgását?

Mint a kriogén gömbszelepek tapasztalt szállítója, első kézből tanúja voltam annak a kritikus szerepnek, amelyet ezek az alkotóelemek a különféle iparágakban játszanak, különösen azoknál, akik rendkívül alacsony hőmérsékletekkel foglalkoznak. Az egyik leggyakoribb, mégis kihívást jelentő kérdés, amelyet felmerülünk, a kriogén gömbszelepek belső szivárgása. Az ilyen szivárgások korai észlelése elengedhetetlen a rendszer hatékonyságának, a potenciális biztonsági veszélyeknek és a költséges állásidőnek a megelőzése érdekében. Ebben a blogban megosztom néhány hatékony módszert és bevált gyakorlatot a kriogén gömbszelepek belső szivárgásának észlelésére.

A belső szivárgás észlelésének fontosságának megértése

A kriogén gömbszelepek belső szivárgása messze lehet - elérheti a következményeket. Kriogén alkalmazásokban, ahol olyan anyagok kezelik, mint a folyékony nitrogén, oxigén vagy földgáz, még egy kis szivárgás is jelentős veszteségeket okozhat. A kriogén folyadékok kiszivárgása a rendszer nyomásának csökkenését okozhatja, befolyásolva a folyamat általános teljesítményét. Ezenkívül a kriogén szivárgások biztonsági kockázatot jelenthetnek, például a fagyott személyzetre és a földgáz esetén a gyúlékony gázok felhalmozódásának potenciáljára.

Vizuális ellenőrzés

A belső szivárgás észlelésének első lépése az alapos vizuális ellenőrzés. Noha nem mindig fedheti fel a rejtett szivárgásokat, értékes nyomokat tud nyújtani. Kezdje azzal, hogy megvizsgálja a szeleptestet a fagy vagy a jégképződés bármely jele esetén. Egy kriogén rendszerben a fagy hirtelen megjelenése a szelep külső részén jelezheti, hogy a kriogén folyadék szivárog és elpárolog, ami a környező levegő lehűlését és a nedvesség kondenzálását okozhatja.

Ellenőrizze a szelepcsomagolást és a tömítéseket. Keressen a sérülések, kopás vagy romlás jeleit. A sérült pecsét a belső szivárgás gyakori oka. Ha a csomagolás laza, vagy a kompressziós készlet jeleit mutatja, előfordulhat, hogy nem akadályozza meg a folyadék menekülését. Ezenkívül ellenőrizze a szelep szárát a szár tömítés körüli szivárgás jeleire. A száron történő kis szivárgás néha jelezheti a jelentősebb belső kérdéseket.

Nyomásvizsgálat

A nyomásvizsgálat megbízható módszer a belső szivárgás kimutatására a kriogén gömbszelepekben. Két fő típusú nyomástesztet használnak általában: a buborékteszt és a differenciálnyomás -teszt.

Buborékteszt

A buborékteszt egy egyszerű, mégis hatékony módszer a szivárgások észlelésére. Először izolálja a szelepet, és töltse fel a szelep üregét egy tesztgázzal, általában nitrogénnel. Ezután merítse be a szelepet egy víztartályba, vagy vigye fel a szappanos vízoldatot azokra a területekre, ahol szivárgás merül fel, például a szelep ülések, tömítések és ízületek. Ha van belső szivárgás, akkor a gáz elmenekül, és buborékokat hoz létre a vízben vagy a szappanoldatban.

Ez a teszt különösen hasznos a viszonylag nagy szivárgások kimutatására. Lehet, hogy ez nem elég érzékeny ahhoz, hogy kimutatja a nagyon kicsi szivárgásokat, ami továbbra is aggodalomra ad okot a kriogén alkalmazásokban.

Differenciális nyomásvizsgálat

A differenciálnyomás -teszt pontosabb módszer a belső szivárgás észlelésére. Ebben a tesztben ismert nyomást kell alkalmazni a szelep egyik oldalára, míg a másik oldalt vagy szellőztetik, vagy alacsonyabb nyomáson tartják. A szelepen belüli nyomáskülönbséget ezután egy adott időszak alatt mérjük.

Ha van belső szivárgás, akkor a nagy nyomásoldalra gyakorolt ​​nyomás fokozatosan csökken, miközben az alacsony nyomásoldalra gyakorolt ​​nyomás növekszik. A nyomásváltozás nyomon követésével kiszámítható a szivárgás sebessége. Ez a teszt nagyon kicsi szivárgásokat képes felismerni, és gyakran használják a minőség -ellenőrzési és karbantartási eljárásokban.

Ultrahangos szivárgás észlelése

Az ultrahangos szivárgás észlelése nem invazív és nagyon érzékeny módszer a kriogén gömbszelepek belső szivárgásának kimutatására. Amikor egy folyadék kiszivárog egy kis nyíláson, akkor turbulenciát hoz létre, amely ultrahanghullámokat generál. Az ultrahangos szivárgásdetektorok felvehetik ezeket a magas frekvenciájú jeleket, és hallható hangokká vagy vizuális leolvasásokká alakíthatják őket.

Az ultrahangos szivárgásdetektor használatához helyezze az érzékelőt a szeleptest közelében, olyan területekre összpontosítva, mint a szelep ülések és tömítések. Az érzékelő jel kibocsátásával jelzi a szivárgás jelenlétét és helyét. Ez a módszer különösen hasznos a szivárgások keményen történő észleléséhez, a komplex rendszerekbe telepített területeken vagy szelepekben.

Akusztikus emissziós tesztelés

Az akusztikus emissziós tesztelés (AET) egy másik fejlett módszer a kriogén gömbszelepek belső szivárgásának kimutatására. Amikor egy anyagi deformálódik vagy folyadék szivárog, akkor akusztikus kibocsátást generál, amelyek nagy frekvenciájú rugalmas hullámok. Az AET -érzékelők észlelhetik ezeket a hullámokat, és elemezhetik jellemzőiket a szivárgás helyének és súlyosságának meghatározása érdekében.

Ez a módszer különösen hasznos a szivárgások valódi időben történő észleléséhez a szelep működése során. Az akusztikus kibocsátások folyamatos ellenőrzésével a szelep állapotának bármilyen változása korán észlelhető, lehetővé téve az időben történő karbantartást és javítást.

Termikus képalkotás

A termikus képalkotás felhasználható a belső szivárgás kimutatására a kriogén gömbszelepekben. Amikor a kriogén folyadék szivárog, a környező területen hőmérsékletváltozást okoz. Egy termikus képalkotó kamera észlelheti ezeket a hőmérsékleti variációkat, és vizuális képet alkothat a szelep felületén a hőmérséklet -eloszlásról.

A jelentős hőmérsékleti csökkenésű területek szivárgás jelenlétét jelezhetik. A termikus képalkotás egy nem érintkezési módszer, ami azt jelenti, hogy felhasználható a szelepek ellenőrzésére a rendszer működésének megszakítása nélkül. Hasznos a szivárgások kimutatására is a nagyméretű kriogén rendszerekben, ahol a vizuális ellenőrzés nehéz lehet.

Rendszeres karbantartás és megfigyelés

Ezen észlelési módszerek mellett a rendszeres karbantartás és a megfigyelés elengedhetetlen a kriogén gömbszelepek belső szivárgásának megelőzéséhez és kimutatásához. Állítson be karbantartási ütemtervet, amely magában foglalja a szelep ellenőrzését, a kenést és a tömítés cseréjét. Rendszeresen figyelje a szelep teljesítményét, például a nyomást, a hőmérsékletet és az áramlási sebességet, hogy észlelje a szivárgást jelző rendellenes változásokat.

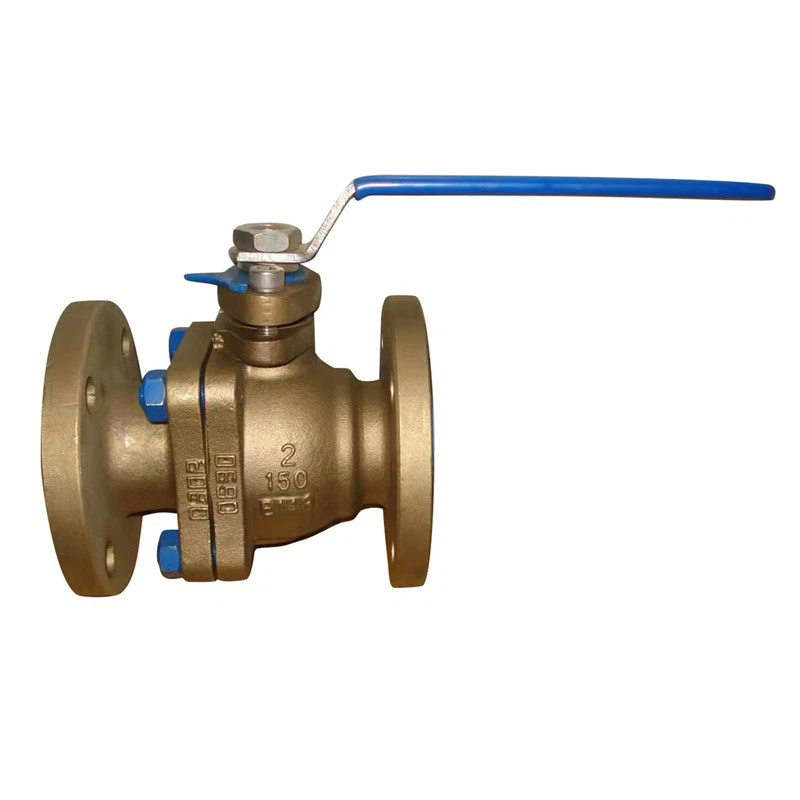

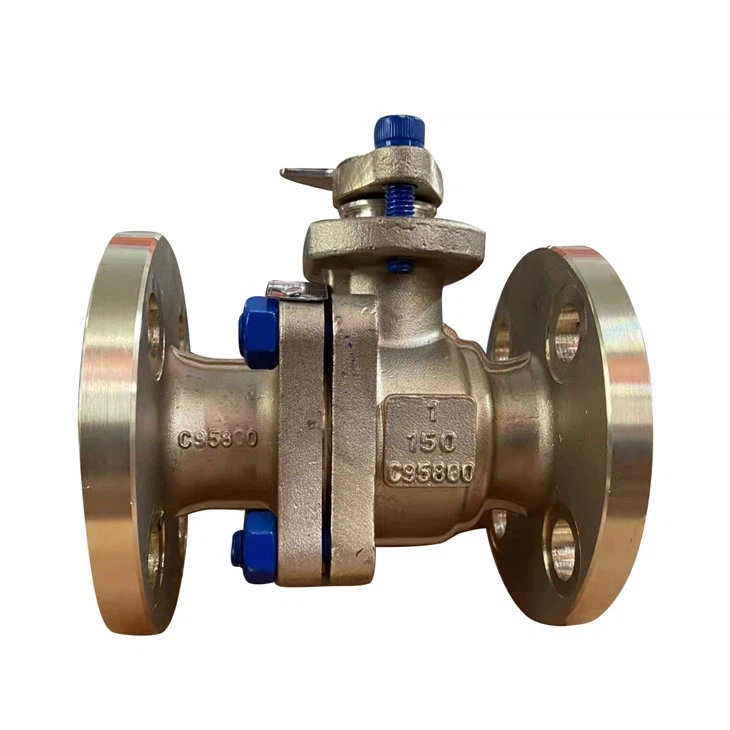

Kriogén golyószelep -szállítójaként a magas színvonalú szelepek széles skáláját kínáljuk, beleértveBronz karima golyószelep,Csökkent port karima golyószelep, ésMagas hőmérsékletű karima gömbszelep- Szelepeinket úgy terveztük és gyártottuk, hogy megfeleljenek a legmagasabb minőségi és megbízhatósági előírásoknak, biztosítva az optimális teljesítményt a kriogén alkalmazásokban.

Ha a kriogén gömbszelepek belső szivárgásával kapcsolatos problémákkal szembesül, vagy megbízható szelep megoldásokat keres, akkor itt vagyunk. Vegye fel velünk a kapcsolatot egy konzultációra, és beszéljük meg, hogy termékeink hogyan tudják megfelelni az Ön egyedi igényeinek.

Referenciák

• ASME B16.34 - Szelepek - karimás, menetes és hegesztett vég.
• API 6D - Pipeline szelepek - A csővezeték -szelepek specifikációja.
• ISO 5208 - Ipari szelepek - A szelepek nyomása.
